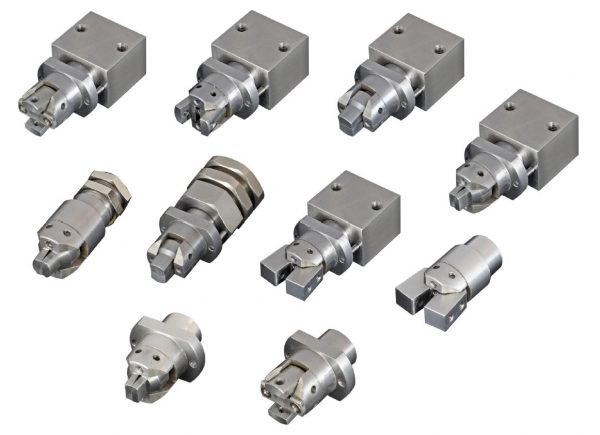

迷你機械夾 – HDD系列

簡單說明

迷你機械夾的特色包括：

  • 1.不鏽鋼爪片
    2.可使用在2mm以上圓孔
    3.單動型、常開、常閉
缸徑 Φ08、Φ11
作動型式 單動常開型、單動常閉型
使用流體 空氣
使用壓力範圍(kgf/cm²(kPa)) 2~7(200~700)
使用溫度範圍(°C) 0~60
夾持力(kgf) Ø8:0.8、Ø11:2.0
夾爪作動角度(°) Ø8-單動常開:-4.5~10
Ø11-單動常開:-5.5~8
配合孔徑/配合溝槽

Φ8單動常閉型:Φ2~Φ10/3~9

Φ11單動常閉型:Φ6~Φ14/6~14
配合接管口徑(mm) M5x0.8P
給油 不需給油
