| 缸徑 | Φ10、Φ16、Φ20、Φ25、Φ32 |
| 作動型式 | 複動式 |
| 使用流體 | 空氣 |
| 使用壓力範圍(kgf/cm²(kPa)) | 1.5~7(150~700) |
| 使用溫度範圍(°C) | 0~60 |
| 最高作動頻率(次/min) | 80 |
| 給油-氣缸 | 自由供給方式 |
| 給油-彎臀部位 |
要(潤滑油塗抹) |
| 理論把持力矩(M)(kgf-cm)-閉側 | 0.16XP、0.8XP、1.7XP、3.4XP、6.1XP |
| 理論把持力矩(M)(kgf-cm)-開側 | 0.26XP、1.1XP、2.3XP、4.3XP、8.1XP |
| 最大爪臂接點長度(L)(mm) | 30、40、60、70、85 |
| 有效把持力(F)(kgf) | F=M/LX0.85 |
| 夾爪開閉角度(°) | -10° ~ +30° |
| 配管口徑 |
Φ10:M3x0.5 Φ16、Φ20、Φ25、Φ32:M5X0.8 |
| 磁石裝置 | 附磁石裝置 |

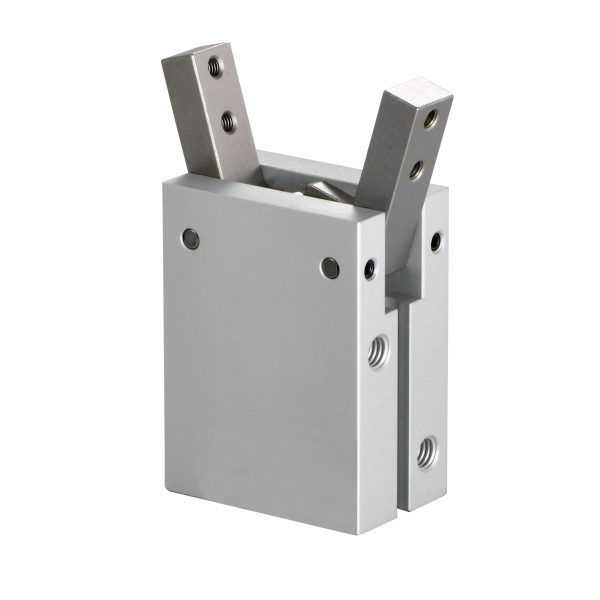

角度型機械夾 – HDS系列
簡單說明
Y型機械夾的特色包括：
- 1.輕量、輕巧、小口徑
2.Y型夾持
3.可選固定用治具
