| 規格 | 25、50 |
| 配置夾爪氣缸-系列 | HDQ |
| 配置夾爪氣缸-規格 | 25:HDQ3 25、HDQ3 32、HDQ3 40 50:HDQ3 50、HDQ3 63 |
| 作動形式-迴轉、夾爪氣缸 | 複動 |
| 夾爪氣缸夾持力-Open(N) | HDQ3 25:30 HDQ3 32:70 HDQ3 40:131 HDQ3 50:282 HDQ3 63:446 |
| 夾爪氣缸夾持力-Close(N) | HDQ3 25:35 HDQ3 32:82 HDQ3 40:149 HDQ3 50:314 HDQ3 63:496 |
| 使用流體 | 空氣/經40µ以上濾網過濾之氣體 |
| 使用壓力範圍(kgf/cm²(kPa)) | 4.5~7(450~700) |
| 最大使用壓力(kgf/cm²(kPa)) | 7.5(750) |
| 使用溫度範圍(°C) | 0 ~ 60 |
| 潤滑 | 自由供給方式 |
| 配管接頭口徑-迴轉、夾爪氣缸 | M5X0.8 |
| 迴轉缸緩衝裝置 | 油壓緩衝 |
| 重量(kg) | HDQ3 25:2.9 HDQ3 32:3.4 HDQ3 40:3.7 HDQ3 50:6 HDQ3 63:6.6 |

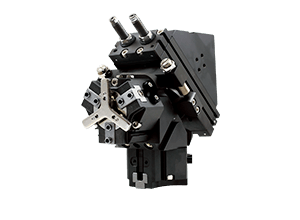

換向夾持缸 – RMT系列
簡單說明
換向夾持缸的特色包括：
- 1.整合氣路： 夾爪部氣路內藏，可避免夾爪旋轉換向時發生氣管纏繞問題。
2.多種樣式： 可搭配多種夾爪氣缸。
3.可自動化控制： 內含感應磁石，可搭配感應器進行控制。
