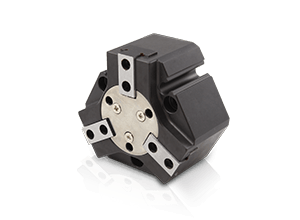

三爪機械夾 – HMQ系列

簡單說明

三爪機械夾的特色包括:

  • 1.械型滑塊式
    2.內置式感應磁石
    3.出力大,穩定性佳
缸徑 Φ25、Φ32、Φ44、Φ55、Φ70、Φ92、Φ125、Φ160
作動形式 複動式
使用流體 空氣
使用壓力範圍(kgf/cm²(kPa)) 2~8(200~800)
使用溫度範圍(°C) 5~80
單爪作動行程(mm)

2.5/4/6/8/10/13/15/20

潤滑 自由供給方式
夾持力-夾爪閉(N)

129/239/377/731/1195/1814/3649/6011

夾持力-夾爪開(N)

157/265/431/810/1306/2266/3927/6434

建議工件重量(kg)

0.8/1.3/2.2/4.1/6.6/11.5/20/32.8

開、閉時間(s) 0.025/0.03/0.05/0.1/0.2/0.25/0.3/0.35
重複精度(mm)

Φ25、Φ32、Φ44、Φ55、Φ70:±0.01

Φ92、Φ125:±0.02

Φ160:±0.05

主配管接頭口徑

Φ25:M3x0.5P

Φ32、Φ44、Φ55:M5x0.8P

Φ70、Φ92:PT1/8

Φ125、Φ160:PT1/4

磁石裝置 附磁石

目錄下載

HMQ_all 目錄 3.70 MB 2025-06-18
